MELSEC iQ-FX5S

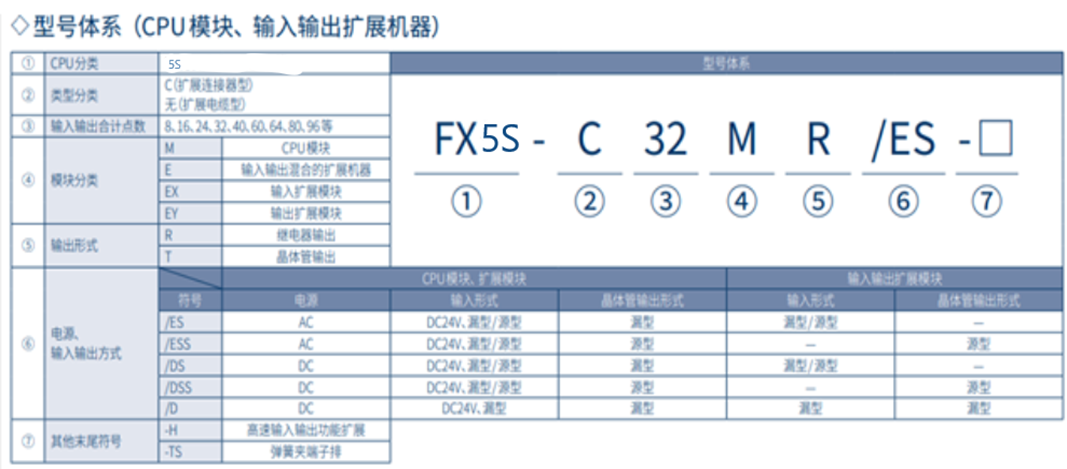

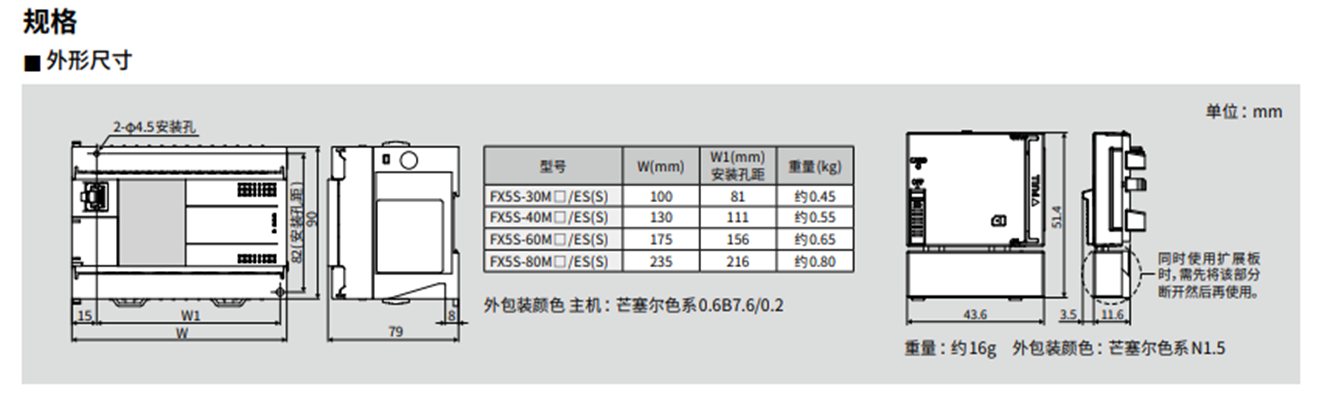

| FX5S | ||||||
| 區分 | 型號 | 額定電壓 | 輸入規格 | |||
| 點數 | 點數 | 輸入形式 | 輸出形式 | |||
| CPU模塊 | FX5S-30MR/ES | AC100～240V | 16 | 14 | DC24V漏型/源型 | 繼電器 |
| FX5S-30MT/ES | 晶體管/漏型 | |||||
| FX5S-30MT/ESS | 晶體管/源型 | |||||
| FX5S-40MR/ES | 24 | 16 | 繼電器 | |||
| FX5S-40MT/ES | 晶體管/漏型 | |||||
| FX5S-40MT/ESS | 晶體管/源型 | |||||
| FX5S-60MR/ES | 36 | 24 | 繼電器 | |||
| FX5S-60MT/ES | 晶體管/漏型 | |||||
| FX5S-60MT/ESS | 晶體管/源型 | |||||
| FX5S-80MR/ES | 48 | 32 | 繼電器 | |||
| FX5S-80MT/ES | 晶體管/漏型 | |||||
| FX5S-80MT/ESS | 晶體管/源型 | |||||
| FX5 擴展板 | FX5-SDCD＊ | SD存儲卡模塊 | ||||
| FX5-232-BD | RS-232C通信用擴展板 | |||||
| FX5-485-BD | RS-485 通信用擴展板 | |||||
| FX5-422-BD-GOT | RS-422 通信用（GOT連接用）擴展板 | |||||
| FX5擴展適配器 | FX5-4AD-ADP | 4ch模擬量輸入用擴展適配器 | ||||
| FX5-4DA-ADP | 4ch模擬量輸出用擴展適配器 | |||||
| FX5-4A-ADP | 4ch模擬量輸入輸出用擴展適配器 | |||||
| FX5-4AD-PT-ADP | 4ch測溫電阻溫度傳感器輸入用擴展適配器 | |||||
| FX5-4AD-TC-ADP | 4ch熱電偶溫度傳感器輸入用擴展適配器 | |||||
| FX5-232ADP | RS-232C通信用擴展適配器 | |||||
| FX5-485ADP | RS-485 通信用擴展適配器 | |||||
| 電源規格 | ||||
| 項目 | 規格 | |||
| FX5S-30M□/ES(S) | FX5S-40M□/ES(S) | FX5S-60M□/ ES(S) |
FX5S-80M□/ ES(S) |
|
| 額定電壓 | AC100～240V | |||
| 電壓變動范圍 | AC85～264V(-15%，+10%) | |||
| 額定頻率 | 50/60Hz | |||
| 允許瞬時掉電時間 | 瞬時掉電時間不超過10ms時將繼續運行。 | |||
| 電源保險絲 | 250V 3.15A 延時保險絲 | |||
| 消耗功率＊1 | 28W | 30W | 33W | 36W |
| 浪涌電流 | 不超過30A 5ms/AC100V 不超過50A 5ms/AC200V | |||
| 供給電源容量(DC24V)＊2 | 400mA | |||
| 輸入點數[DC24V輸入型] | 16點 | 24點 | 36點 | 48點 |
| 輸入信號電壓 | DC24V(+20%，-15%) | |||
| 輸入阻抗 | X0～ X7 | 4.3kΩ | ||
| X10 及以后 | 5.6kΩ | |||
| 輸入信號電流 | X0～ X7 | 5.1mA/DC24V | ||
| X10 及以后 | 4.0mA/DC24V | |||
| 輸入ON靈敏度電流 | X0～ X7 | 3.5mA及以上 | ||
| X10 及以后 | 3.0mA及以上 | |||
| 輸入OFF靈敏度電流 | 1.5mA及以下 | |||
| 輸入響應時間 | 參閱MELSEC iQ-F FX5S/FX5UJ/FX5U/FX5UC 用戶手冊(硬件篇) | |||
| 輸入信號形式(輸入傳感器形式) | 漏型輸入 | 無電壓觸點輸入NPN集電極開路型晶體管 | ||
| 源型輸入 | 無電壓觸點輸入PNP集電極開路型晶體管 | |||
| 輸入動作顯示 | 輸入為ON時LED燈亮 | |||
| 輸出點數 | 14點 | 16點 | 24點 | 32點 |
| 外部電源 | DC30V及以下AC240V及以下(不支持CE、UL、cUL標準時則為AC250V及以下) | |||
| 大負載 | 2A/1 點＊ | |||
| 小負載 | DC5V 2mA(參考值) | |||
| 開路漏電流 | — | |||
| 響應時間—OFF?ON | 約10ms | |||
| 輸出動作顯示 | 輸出為ON時LED燈亮 | |||
| 輸出形式FX5S-□MT/ES — FX5S-□MT/ESS | 晶體管漏型輸出 | |||
| FX5S-□MT/ESS | 晶體管源型輸出 | |||
| 輸入規格[DC24V輸入型] | |||||
| 項目 | 規格 | ||||
| FX5S-30M口/ ES(S) |
FX5S-40M口/ ES(S) |
FX5S-60M ES(S) |
FX55-80M口/ ES(S) |
||
| 輸入點數 | 16點 | 24點 | 36點 | 48點 | |
| 輸入信號電壓 | DC24V(+20%，-15%) | ||||
| 輸入阻抗 | X0~X7 | 4.3kQ | |||
| X10及以后 | 5.6kQ | ||||
| 輸入信號電流 | X0~X7 | 5.1mA/DC24V | |||
| X10及以后 | 4.0mA/DC24V | ||||
| 輸入ON靈敏 度電流 |
X0~X7 | 3.5mA及以上 | |||
| X10及以后 | 3.0mA及以上 | ||||
| 輸入OFF靈敏度電流 | 1.5mA及以下 | ||||
| 輸入響應時間 | 參閱M ELSE CiQ-FFX5S/FX5UJ/FX5U/FX5UC用戶手冊(硬件篇 | ||||
| 輸入信號形式 (輸入傳感器形式) |
漏型輸入 | 無電壓觸點輸入NPN集電極開路型晶體管 | |||
| 源型輸入 | 無電壓觸點輸入PNP集電極開路型晶體管 | ||||
| 輸入動作顯示 | 輸入為ON時LED燈亮 | ||||
| 輸出規格 | |||||
| 繼電器輸出 | |||||
| 項目 | 規格 | ||||
| FX5S-30MR/ES | FX5S-40MR/ES | FX5S-60MR/ES | FX5S-80MR/ES | ||
| 輸出點數 | 14點 | 16點 | 24點 | 32點 | |
| 外部電源 | DC30V及以下AC240V及以下(不支持CE、UL、cUL標準時則為AC250V及以下) | ||||
| 大負載 | 2A/1點* | ||||
| 小負載 | DC5V2mA(參考值) | ||||
| 開路漏電流 | — | ||||
| 響應時間 | OFF+ON | 約10ms | |||
| 輸出動作顯示 | 輸出為ON時LED燈亮 | ||||
| 晶體管輸出 | ||||||
| 項目 | 規格 | |||||
| FX5S-30MT/ ES(S) |
FX5S-40MT/ ES(S) |
FX5S-60MT/ ES(S) |
FX5S-80MT/ ES(S) |
|||
| 輸出點數 | 14點 | 16點 | 24點 | 32點 | ||
| 輸出形式 | FX5S-MT/ES | 晶體管漏型輸出 | ||||
| FX5S-MT/ESS | 晶體管源型輸出 | |||||
| 外部電源 | DC5~30V | |||||
| 大負載 | 0.5A/1點 | |||||
| 小負載 | ||||||
| 電路漏電流 | 0.1mA及以下/DC30V | |||||
| ON時 電壓降 |
Y0~Y3 | 1.0V以下 | ||||
| Y4及以后 | 1.5V以下 | |||||
| 響應時間 | OF FOON | Y0~Y3 | 5us及以下/10mA及以上(DC5~24V) | |||
| Y4及以后 | 0.2ms及以下/200mA及以上(DC24V) | |||||
| 輸出動作顯示 | 輸出為ON時LED燈亮 | |||||
