MELSEC-FX3S

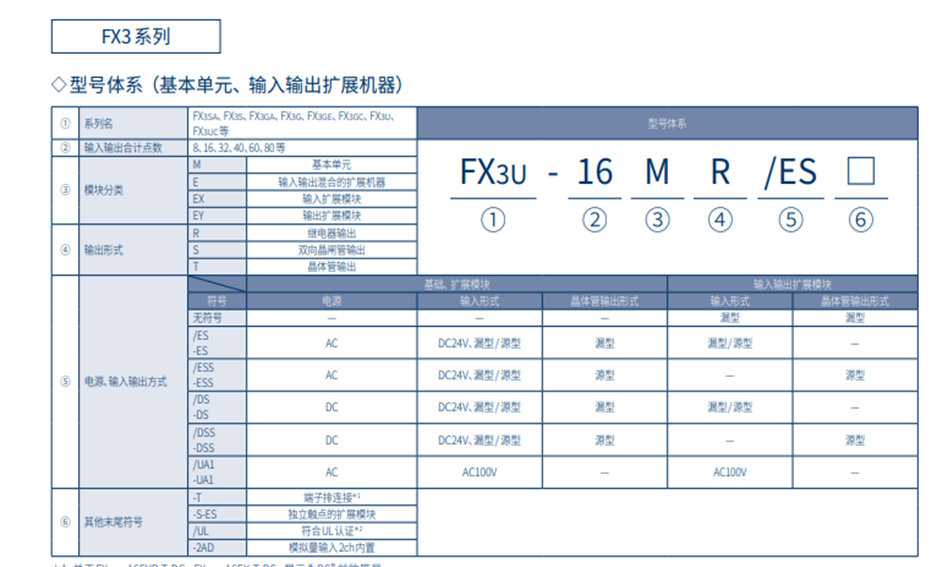

| 項目 | 輸入輸出點數 | 輸入點數 | 輸出點數 | 輸出形式 | 電源 | 消耗電量 | 質量 | 外形尺寸（W x H x D）mm |
| 10點基本單元 | ||||||||
| FX3S-10MR/DS | 10點 | 6點 | 4點 | 繼電器輸出 | DC24V | 6W | 0.22kg | 60 x 90 x 49 |
| FX3S-10MR/ES | AC100～ 240V | |||||||
| FX3S-10MT/DS | 晶體管輸出（漏型） | DC24V | ||||||
| FX3S-10MT/ES | AC100～ 240V | |||||||
| FX3S-10MT/DSS | 晶體管輸出（源型） | DC24V | ||||||
| FX3S-10MT/ESS | AC100～ 240V | 19W | 0.30kg | 60 x 90 x 75 | ||||
| 項目 | 輸入輸出點數 | 輸入點數 | 輸出點數 | 輸出形式 | 電源 | 消耗電量 | 質量 | 外形尺寸（W x H x D）mm |
| 14點基本單元 | ||||||||
| FX3S-14MR/DS | 14點 | 8點 | 6點 | 繼電器輸出 | DC24V | 6.5W | 0.22kg | 60 x 90 x 49 |
| FX3S-14MR/ES | AC100～ 240V | |||||||
| FX3S-14MT/DS | 晶體管輸出（漏型） | DC24V | ||||||
| FX3S-14MT/ES | AC100～ 240V | |||||||
| FX3S-14MT/DSS | 晶體管輸出（源型） | DC24V | ||||||
| FX3S-14MT/ESS | AC100～ 240V | 19W | 0.30kg | 60 x 90 x 75 | ||||
| 項目 | 輸入輸出點數 | 輸入點數 | 輸出點數 | 輸出形式 | 電源 | 消耗電量 | 質量 | 外形尺寸（W x H x D）mm |
| 20點基本單元 | ||||||||
| FX3S-20MR/DS | 20點 | 12點 | 8點 | 繼電器輸出 | DC24V | 7W | 0.30kg | 75 x 90 x 49 |
| FX3S-20MR/ES | AC100～ 240V | |||||||
| FX3S-20MT/DS | 晶體管輸出（漏型） | DC24V | ||||||
| FX3S-20MT/ES | AC100～ 240V | |||||||
| FX3S-20MT/DSS | 晶體管輸出（源型） | DC24V | ||||||
| FX3S-20MT/ESS | AC100～ 240V | 20W | 0.40kg | 75 x 90 x 75 | ||||
| 項目 | 輸入輸出點數 | 輸入點數 | 輸出點數 | 輸出形式 | 電源 | 消耗電量 | 質量 | 外形尺寸（W x H x D）mm |
| 30點基本單元 | ||||||||
| FX3S-30MR/DS | 30點 | 16點 | 14點 | 繼電器輸出 | DC24V | 8.5W | 0.35kg | 100 x 90 x 49 |
| FX3S-30MR/ES | AC100～ 240V | |||||||
| FX3S-30MT/DS | 晶體管輸出（漏型） | DC24V | ||||||
| FX3S-30MT/ES | AC100～ 240V | |||||||
| FX3S-30MT/DSS | 晶體管輸出（源型） | DC24V | ||||||
| FX3S-30MT/ESS | AC100～ 240V | 21W | 0.45kg | 100 x 90 x 75 | ||||
| 項目 | 輸入輸出點數 | 輸入點數 | 輸出點數 | 輸出形式 | 電源 | 消耗電量 | 質量 | 外形尺寸（W x H x D）mm |
| 30點基本單元（內置模擬量輸入機型) | ||||||||
| FX3S-30MR/ES-2AD | 30點 | 16點 | 14點 | 繼電器輸出 | AC100～ 240V | 21W | 0.45kg | 100 x 90 x 75 |
| FX3S-30MT/ES-2AD | 晶體管輸出（漏型） | |||||||
| FX3S-30MT/ESS-2AD | 晶體管輸出（源型） | |||||||
| 項目 | FX3SA/FX3S |
| I/O點數 | 合計30點 |
| 控制范圍 | 30點(不可擴展) |
| 內存容量 | 內置16000步EEPROM (程序容量4000步) |
| 運算處理速度 | 0.21us(基本指令)/ 0.5us~數百us(應用指令) |
| 指令的種類 | 順序指令：29個 步進梯形圖指令：2個 應用指令：116種 |
| 編程語言 | 步進梯形圖、指令表、SFC步進順控功能圖 |
| 程序控制方法 | 循環運算方式、刷新模式處理 |
| 程序保障 | 16字的關鍵字登錄 |
| 項目 | FX3SA/FX3S |
| 輔助繼電器 | 一般用(MO~M383)(M512~M1535) EEPROM保持用…(M 384~M 511) 合計1.536點 |
| 特殊輔助繼電器 | 512點(M8000~M8511) |
| 狀態 | EEPROM保持用128點(SO~S 127) -般用128點(S128-S255) 合計256點 |
| 計時器 | 100ms計時器…69點(TO~T62)(T132~T137) 10ms/100ms切換31點(T32~T622) 1ms計時器…69點(T63~T131) 合計169點 |
| 內置模擬量電位器 | 2點*1 |
| 計數器 | 一般用…51點(CO~C15)(C200~C234) EEPROM保持用…16點(C 16~C 31) 合計67點(1位/32位) |
| 高速計數器 | 1相…16點(C235~C250) 2相…5點(C251~C255) 合計21點 |
| 高速計數器處理速度 | 1相(6點) …60kHz×2點 10kHzx 4點 2相(2點) …30kHzx 1點 5kHzx 1點 |
| 實時時鐘 | 年、月、日、小時、分、秒、星期 |
| 數據寄存器 | 一般用2.872(DO~D127) (D256~D2999)EEPROM保持用…128點(D 128~D 255)合計3.000點 |
| 擴展寄存器 | — |
| 擴展文件寄存器 | — |
| 變址寄存器 | 16點 |
| 特殊數據寄存器 | 512點(D8000~D8511) |
| 指針 | 256點 |
| 嵌套 | 8點 |
| 輸入中斷 | 6點 |
| 常數 | 1位：10進制(K)-32.768~+32.767 16進制(H)0~FFFF 32位：10進制(K)-2，147，483，648~+2，147，483.647 16進制(H)O~FFFF FFFF |
| 項目 | 外形尺寸（W x H x D）mm |
| 10點基本單元 | |
| FX3S-10MR/DS | 60 x 90 x 75 |
| FX3S-10MR/ES | 60 x 90 x 75 |
| FX3S-10MT/DS | 60 x 90 x 49 |
| FX3S-10MT/ES | 60 x 90 x 75 |
| FX3S-10MT/DSS | 60 x 90 x 49 |
| FX3S-10MT/ESS | 60 x 90 x 75 |
| 項目 | 外形尺寸（W x H x D）mm |
| 14點基本單元 | |
| FX3S-14MR/DS | 60 x 90 x 49 |
| FX3S-14MR/ES | 60 x 90 x 75 |
| FX3S-14MT/DS | 60 x 90 x 49 |
| FX3S-14MT/ES | 60 x 90 x 75 |
| FX3S-14MT/DSS | 60 x 90 x 49 |
| FX3S-14MT/ESS | 60 x 90 x 75 |
| 項目 | 外形尺寸（W x H x D）mm |
| 20點基本單元 | |
| FX3S-20MR/DS | 75 x 90 x 49 |
| FX3S-20MR/ES | 75 x 90 x 75 |
| FX3S-20MT/DS | 75 x 90 x 49 |
| FX3S-20MT/ES | 75 x 90 x 75 |
| FX3S-20MT/DSS | 75 x 90 x 49 |
| FX3S-20MT/ESS | 75 x 90 x 75 |
| 項目 | 外形尺寸（W x H x D）mm |
| 30點基本單元 | |
| FX3S-30MR/DS | 100 x 90 x 49 |
| FX3S-30MR/ES | 100 x 90 x 75 |
| FX3S-30MT/DS | 100 x 90 x 49 |
| FX3S-30MT/ES | 100 x 90 x 75 |
| FX3S-30MT/DSS | 100 x 90 x 49 |
| FX3S-30MT/ESS | 100 x 90 x 75 |
| 項目 | 外形尺寸（W x H x D）mm |
| 30點基本單元（內置模擬量輸入機型) | |
| FX3S-30MR/ES-2AD | 100 x 90 x 49 |
| FX3S-30MT/ES-2AD | 100 x 90 x 75 |
| FX3S-30MT/ESS-2AD | 100 x 90 x 75 |
